连接器

兼容I-PEX爱沛CABLINE®-UX II|20849系列|0.5mm间距|20P/30P/40P 高速传输LVDS母座替代品连接器

QS 2024-07-05 连接器 109

全屏蔽,自带机械式锁扣,适用于高速数据传输 (20 Gbps/lane), 0.5 mm 间距,水平插拔式极细同轴线连接器

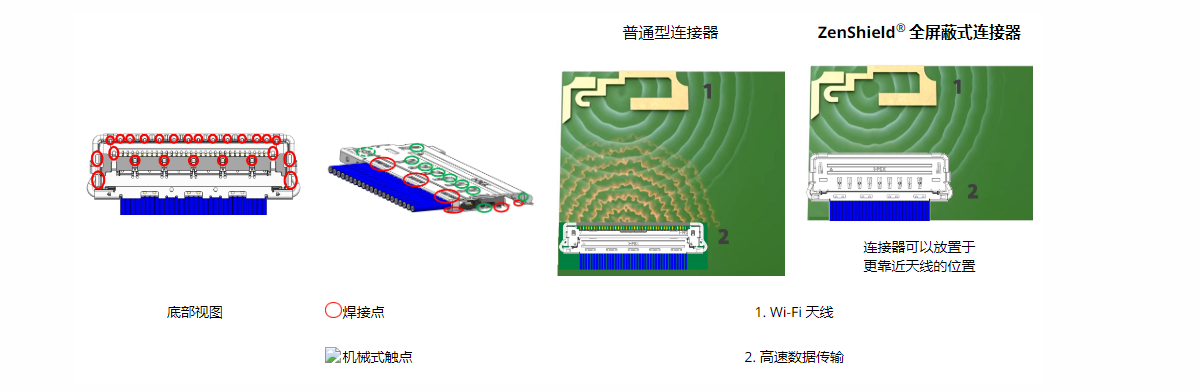

  · ZenShield® 的全屏蔽和多点接地设计,有效防止EMI外泄

  · 机械式锁扣罩防止连接器不完全嵌合及脱落

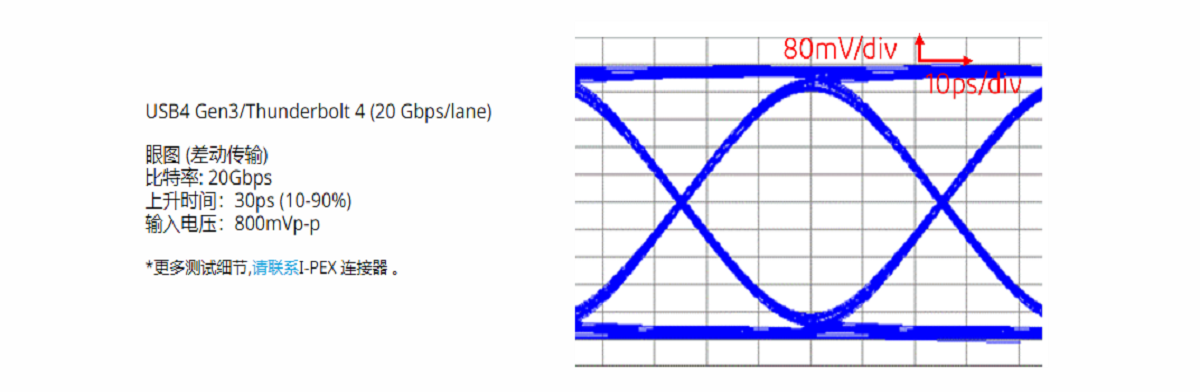

  · 高速率传输, USB4 Gen3/Thunderbolt 4(20Gbps/lane)应用的理想之选

接点间距(mm): 0.500

Height: 1.20 Max

可提供Pin数: 20 30 40

极细同轴线(AWG): #36 #38 #40 #42 #44 #46

Discrete Cable (AWG): #32 #34 #36 #38 #39 #40 #42 #44 #46

嵌合类型: 水平


1. ZenShield® 的全屏蔽和多点接地设计,有效防止EMI外泄


2. 机械式锁扣罩防止连接器不完全嵌合及脱落


3. 高速率传输, USB4 Gen3/Thunderbolt 4(20Gbps/lane)应用的理想之选


4. 可替代I-PEX CABLINE®-UX II|20847系列料号清单

20848-020T-0120848-030T-0120848-040T-01
20849-020E-0120849-030E-0120849-040E-01

5. 如果您想要了解更多信息,欢迎通过以下方式联系我们
